CIPA標準DC-003（2003）（以下簡稱本標準)適用于民用靜止照片數碼相機以下簡稱（DSC）。新泰科儀器INTEKE.CN在產品目錄等中記載靜止照片的分辨率時，采用本標準規定的測量方法。

在本標準中引用下列標準，它們將購成本標準規定的一部分。

這些引用標準都適用其最新版本（含追加內容）。

ISO12233：2000 Photography-Electronic still-picture  cameras - resolutionmeasurements

ISO7589:2002 Photography–Illuminants forsensitometry-Speccifications for  daylight,incandescent  tungsten  and  printer

a) 分辨率resolution  除鋸齒外，可分辨精細圖案的極限。以畫面每單位高度的條數來表示。

b) 鋸齒aliasing   采樣頻率小于圖像信號最高頻率的2倍時，在采樣頻率的高次諧波附近會產生帶波重疊的噪音。（新版攝影術語辭典（株）寫真工業出版社1988）

4.1  ISO12233分辨率測試卡

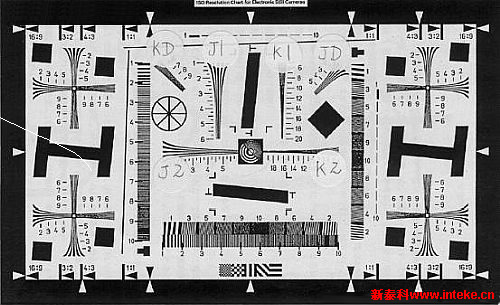

本標準以12233為基礎,測試圖表(圖4.1,以下簡稱ISO圖表)也直接利用ISO12233用圖表。ISO圖表中包含各種樣式，本標準（視覺分辨率）主要使用其中的水平方向J1、K1；垂直方向的J2、K2；傾斜45度方向的JD、KD等樣式。（ISO12233中記載了3種測量方法、ISO圖表的采購方法，請參考9．關于12233。）使用ISO圖表時，不一定直接使用該圖表。也可以剪出必須的部分，并經過重新拼接排列后使用





攝影時讓圖表的有效高度（橫向長邊看圖4.1時粗框內側的高度）正好占滿畫面,圖案的數字*100即為畫面中每單位高度的條數.拍攝時不一定要讓有效高度占滿整個畫面,但此時需要進行標定(參考5.2取景構圖).

4.3  ISO圖表以外的圖表

也可自己制作并使用與ISO圖表相同的圖表。此時必須滿足ISO12233中規定的如下事項（ISO圖表當然滿足這些規定的要求）。

a) 白底部分的反射率Rmax與大面積黑色部分的反射率Rmin之比為80>Rmax>Rmin>40（ISO12233的第4.5項）。

b) 各個圖案的位置精度相對所規定位置為0.2mm（畫面高度的+-0.1%）（ISO12233的第4.8項）。

c) 線寬為+-5%（ISO1233的第4.8項）。

d) 雙曲線圖案K1、K2的最細部分（的白色部分和黑色部分）的反射率比Rmax/Rmin為18以上。但這僅為“推薦”水平（ISO12233的AnnexB）

也可使用透過型圖表。此時上述項目的反射率應解釋成透過率。使用透過型圖表時，用擴散光進行照明。

無過是反射型還是透過型，評估用圖案必須呈中性分光特性。

5.1 照明

光源根據ISO7589的規定,采用“日光”（標準規定）或“鎢絲燈”。對圖表進行充足的照明以確保相機能輸出信號。照明時要保證圖表任何部分與中央?yún)^(qū)域的照度差異位于+-10%的范圍內。要注意不要讓照明光源的光線直接進入相機鏡頭。在圖表周圍放置放射率較低的物體，以便將反射光的影響降到最低。

5.2 取景構圖

放置圖表時使之與相機的焦點面平行,并且使得橫向看時,水平方向的粗框與畫面水平框平行。根據12233的規定，拍攝時讓圖表的有效高度（橫向看圖4.1時粗框內側的高度）正好占滿畫面.實際上完全按照該要求拍攝有一定難度,因此也可拍攝得稍小。此時，將乘以“整個畫面的垂直的像素數/畫面中圖表的每有效高度的像素數”進行規定。

5.3 相機條件設定的原則

根據本標準測量分辨率時,相機參數原則實際上采用出廠時的設定。采用出廠設定以外的設定進行測量時必須注明所采用的設定。若存在根據出廠時的設定無法確定的參數時，廠商將按照相機的用戶最可能使用的設定進行側量，并注明可確定該設定的信息。

說明和示例  采用出廠時設定，是根據各公司認為該機型用戶最可能使用的設定即為出廠時的設定這一前提而決定的。 但是，可能存在用出廠時的設定無法確定測量條件的情況。例如，在功能切換撥盤與on/off開關相同，可按照“off－回放－標準畫質拍攝－非壓縮拍攝”的順序切換的相機中，出廠設定

為off的場合即屬于這種情況。此時按照廠商認為該相機用戶最可能使用的設定條件（例如標準畫質拍攝）進行設定，并注明可確定該設定的信息。

5.4 曝光條件設定

沒有特別設定

5.5 對焦

沒有特別設定

5.6 白平衡

相機的白平衡必須相對照明光源進行適當調節。

5.7 變焦位置

沒有特別設定

6.1用打印圖像進行的評估

為了盡量縮小評估的離散性，以如下2點作為評估基準。

a) 將視覺分辨率評估圖案的楔形線數發生變化（如由5條變?yōu)椋?條）的空間頻率作為分辨率。單位以每高度的條數來表示。

b) 觀察時請務必從低頻側開始跟蹤。

打印頻率可設定為任意值。

6.2 用顯示圖像進行的評估

為了盡量縮小評估的離散性，以如下2點作為評估基準。

a) 將視覺分辨率評估圖案的楔形線數發生變化（如由5條變?yōu)椋?條）的空間頻率作為分辨率。單位以每高度的條數來表示。

b) 觀察時請務必從低頻側開始跟蹤。

顯示屏觀察時的放大（變焦）倍率可設定為任意值。

6.3 利用軟件進行測量

6.1、6.2都是通過目測評估分辨率的方法，該方法雖然簡單，但是存在a)個人差異，b)無法保證重復時的再現性，c)受圖像輸出顯示器和打印機的影響等缺點。為了避免這些再現性以及受器材影響的問題，可使用可執行與目測求解視覺分辨率時相同處理的計算機軟件來評估分辨率。用計算機求解分辨率的方案在制定本標準時由委員提案，所提供的軟件經各公司（最終10家公司測試），結果與目測具有良好的一致性，因此納入了本標準。軟件概括在附件1中、軟件所使用的算法內容在附件2和3中、測試結果在附件4中各有記載。

附件1、附件2和附件3中所記載的軟件，可從提供本標準書電子文件的網站（Web site）上下載。

另外,也可自己編輯并使用具有同樣功能的軟件.

進行分辨率標記時,不是通過說明或宣傳媒體（以下簡稱媒體）進行標記，而是按照如下規定進行。關于7.2~7.4的事項,在規格一覽、性能一覽等欄目中記載分辨率時必須進行記載。

7.1 分辨率的數值

僅標記利用CIPA分辨率測量方法中規定的測量方法所決定的條件下測量的分辨率。對于分辨率為600條以上的相機，最好以50條為單位進行標記。50條的根據如附件4所述。

根據CIPA分辨率測量方法標準確定的分辨率測量方向中，有（1）水平、（2）垂直、（3）45度右上傾斜、（4）45度右下傾斜等4種方向。（45度右上傾斜/右下傾斜測量的數值有時會不同）。4種方向中最低的數值必須標記。

若要標記其它數值，必須在近旁同時注明最低數值。

7.2 分辨率的測量方向

標記用多個測量方向測量的數值時,必須同時注明分辨率的測量方向。另外，為簡單起見，也可將“45度右上傾斜”標記為“右上”，將“45度右下傾斜”標記為“右下”。而且僅標記“45度右上傾斜”或“45度右下傾斜”某一方的數值也可省略為“傾斜”。

7.3 分辨率的測量方法

a) 原則：包括拍攝條件、測試圖表、測量方法在內，標記時也可省略為“根據CIPA標準”、“依據CIPA”或“CIPA”。

b) 例外：與記載有分辨率的相同說明．宣傳媒體或其它媒體中已標記了根據CIPA分辨率測量方法的測量結果時，也可省略關于測量方法的標記。

7.4 相機的條件

將相機參數設定為出廠設定以外的設定進行測量時,要將該條件標記在分辨率標記旁邊。（參考“5.3相機條件設定的設定的原則”）

7.5 測量條件

也可同時標記測量時使用了打印機、顯示器或軟件中的哪一項。此時，請在分辨率標記的旁邊標記這些內容。（參考“6.測量條件”）

分辯率測量結果為水平1250條、垂直1200條、45度右上傾斜1150條、45度右下傾斜1100條時的標記例子如下。

標記例1）僅記載最低數值的例子

          分辨率：1100條（依據CIPA）

標記例2）記載最高數值和最低數值的例子

          分辨率：水平1250條、傾斜1100條（根據CIPA標準）

標記例3）記載水平、垂直和最低數值的例子

          分辨率：水平1250條、垂直1200條、傾斜1100條（CIPA）

標記例4）記載所有數值的例子

          分辨率：水平1250條、垂直1200條、右上1150條、右下1100條（根據CIPA標準。按顯示屏顯示進行評估。）

標記例5）追加了相機條件的例子

          分辨率：1100條（記錄RAW數據時，其它根據CIPA標準。按顯示屏顯示進行評估。）

DSC分辨率的測量方法于2000年正式建立。本標準以ISO12233中記載的3種測量方法中的一種即視覺分辨率visual resolution為標準測量方法。

在ISO12233中除了視分辨率外，還記載了極限分辨率limiting resolutiaon和空間頻率響應spatial frequency response(SFR)2種。極限分辨率受鋸齒的影響有時會顯示異常高的值，這一點為了制定本標準而作的實驗中表現得十分明顯。SFR采取將黑/白界限進行傅立葉解析方法，存在離散性較大、與視覺分辨率和極限分辨率會發生背離等缺點
